Biến dòng đo lường, biến áp đo lường kết hợp

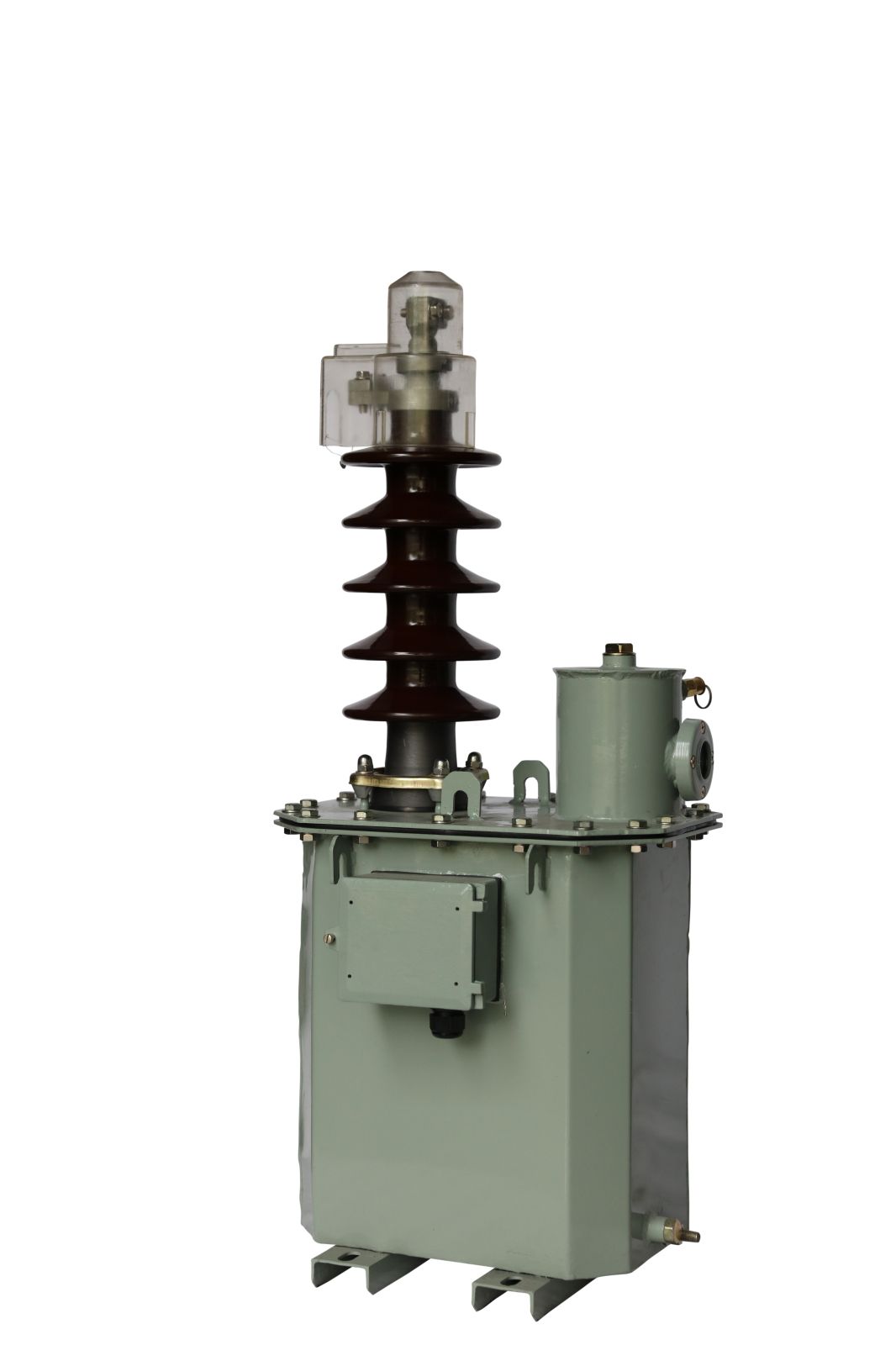

Biến dòng đo lường, biến áp đo lường kiểu kết hợp CPTx- 3ZHxODx-1 ngâm dầu cách điện có điện áp đánh thủng cao, có tính chất cơ và điện tốt, sản phẩm được thiết kế kiểu kín, thể tích của lớp đệm khí đủ cho dầu giãn nở được khi thể tích dầu thay đổi do nhiệt độ của máy và môi trường, phù hợp với điều kiện thời tiết nhiệt đới hóa và môi trường ô nhiễm nặng.


Biến dòng đo lường, biến áp đo lường kết hợp 3 pha gồm ba máy biến dòng đo lường và ba máy biến áp đo lường trong một vỏ máy. Để phòng ngừa nguy hiểm, mạch thứ cấp của Máy biến dòng phải luôn nối với phụ tải hoặc ngắn mạch. Một đầu nối của cuộn thứ cấp phải được nối đất trong suốt quá trình vận hành.



Tải về CPT22-3ZH.12-2019.CPT22-3ZHxODx-1



CPTx-3ZHxODx-1 được thiết kế một hay hai tỉ số, có thể thay đổi tỉ số bằng cách đổi nối phía thứ cấp.
CPTx-3ZHxODx-1 có thể lắp đặt được ở mọi vị trí bởi bốn bulông bắt vào bốn lỗ trên đế.
Các đầu ra của máy biến dòng đo lường, biến áp đo lường kết hợp liền với thân máy được bảo vệ bằng hộp đấu dây có nắp che và vít kẹp chì
  • Các cấp điện áp... 10kV (10-12kV); 15kV; 22kV(22- 24kV)
  • Dòng điện sơ cấp định mức...5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500A;...
  • Dòng điện thứ cấp định mức...5A; 1A
  • Điện áp sơ cấp định mức... 10000:√3; 10500:√3; 15000:√3; 22000:√3V; 23000:√3V...
  • Điện áp thứ cấp định mức... 100; 110; 120; 100:√3;110:√3; 100:3; 110:3V.
  • Tần số định mức...50Hz
  • Máy biến dòng được thiết kế và sản xuất theo tiêu chuẩn IEC 61869-4; TCVN 11845-4..
